Как сделать электрическую лебедку
Лебедка это весьма полезная вещь, которая может пригодиться в самых разных делах. Но при этом она не часто имеется в арсенале домашних мастеров. Кстати, при желании лебедку можно сделать своими руками. В качестве примера можно представить создание лебедки на 12 вольт. Речь пойдет о лебедке с реверсом. Грузоподъемность такой лебедки будет равна примерно 500-1000 кг. При ее изготовлении в качестве основы нужно будет использовать стартер от «вазовской лады», например стартер от ВАЗ-21015, а если совсем уж точно, то электродвигатель, ведь речь идет об электрической лебедке с реверсом.
Кроме того, понадобится редуктор, тут как нельзя, кстати, будет какая-нибудь старая дрель, редуктор можно снять с нее. Надо заметить, что в данном случае был взят редуктор с передаточным числом 1Х20. Кроме того, в данном деле понадобится клупп, он нужен для крепления плашек и, конечно же, для установки редуктора, его же нужно куда-то определить.

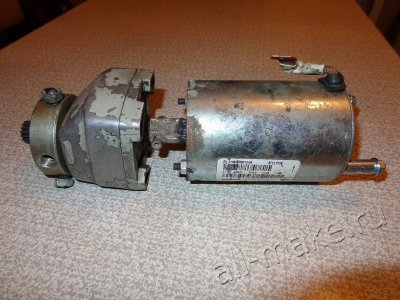

После сборки должен получиться довольно простой привод, на редуктор с одной стороны насажен крупп, а с другой стороны к нему присоединен электродвигатель. После выполняется окончательно соединение деталей посредством куска трубы или чего-то наподобие. Задача заключается в том, чтобы выполнить надежное соединение редуктора и электродвигателя и заодно закрыть, то пространство, которое образовалось между ними после их соединения.

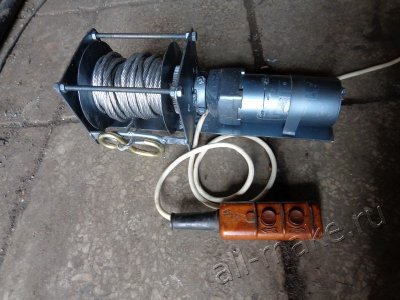

Вал лебедки нужно делать с использованием стальной трубы. Другими словами, нужно сделать закрытый вал, чтобы на него ничего не наматывалось. В трубе нужно просверлить отверстие под установку болта, который необходим для фиксации троса. С торцов все это дело должно быть закрыто боковыми крышками, вырезанными из листового металла. Но перед этим туда надо будет установить два подшипника внедренных в стальные корпуса. Подшипники как раз и нужно закрепить к крышкам. А для того чтобы не слетал трос надо сделать направляющую.
