Ручной культиватор своими руками
Те кто хотя бы раз сажали свое поле с бахчевыми культурами точно знают, что такое культиватор, огородники же держат его в руках чуть ли не каждый день, речь идет конечно же о мотыге, хотя она и не является настоящим культиватором, но при этом часто выполняет его роль. Между тем, нельзя не сказать, что своими руками можно довольно легко сделать свой мини-культиватор, с помощью которого можно будет управляться в огороде. Для того чтобы сделать ручной культиватор потребуется тонкая стальная, а лучше алюминиевая трубка, стальной уголок, колесо от детской коляски, две пластиковые ручки с велосипедного руля, металлическая пластина, саморезы по металлу, шлифовальная машинка, сварочный аппарат, молоток, рулетка, и болт с гайкой.

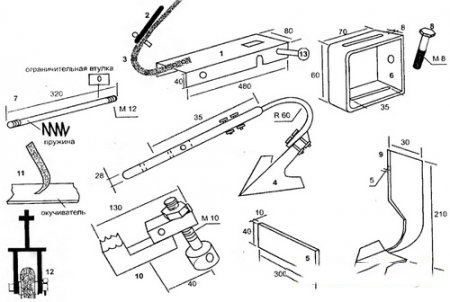

В общем, первым делом нужно взяться за изготовления рабочей части культиватора, то есть самого культиватора. Делать его надо из уголка. Сначала нужно отрезать уголок длиной примерно 15-20 см. Кстати, будет не плохо, если ребро используемого уголка будет не меньше 10 см.
После этого, с каждой стороны уголка нужно срезать по треугольнику, начиная от изгиба одного из концов и заканчивая прямо посредине. Проще всего сначала прочертить линию, а потом осуществить срез. Срез надо сделать с другого конца уголка. В данном случае необходимо сделать так чтобы уголок стал похож на гарпун.
Далее уже понадобится шлифовальная машинка, с помощью которой нужно произвести заточку культиватора, затачивать надо грани первого среза по внешней стороне уголка.
Затем надо приступить к сборке корпуса культиватора. Тут понадобится алюминиевая трубка, которую нужно порезать на три части, две больших, которые будут выполнять роль ручек и одну маленькую, которая будет их соединять. В общем тут все очень просто. Длинные трубки надо изогнуть в 15 см от одного конца (15-25 градусов) и в 10 см от другого только в другом направлении.
Далее можно соединять трубки посредством саморезов или болтов с гайками. Кстати, на изгибы которые идут под 20 градусов нужно потом одеть пластиковые ручки, ну а другие изгибы нужно просто совместить и скрепить с помощью болта не забыв при этом соединить их и с толстым стальным стержнем, который должен выдаваться на 10 см. Именно этот стержень надо будет приваривать к оправе колеса.
Следом как уже понятно нужно заняться колесом. Для начала надо отрезать кусок металлической пластины, длиной примерно в 25 см. Потом пластину надо изогнуть в дух местах, в 3 см с каждой стороны от середины. Но перед изгибанием в каждом конце пластины нужно просверлить по одному отверстию, диаметром в 10 мм.
Далее уже можно устанавливать колесо. Крепить его можно при помощи простого болта и гайки, естественно через шайбы.
На следующем этапе настает пора сварочного аппарата. Сначала к установке с колесом надо приварить 5 см стальной трубы, таким же диаметром как и ширина пластины, фиксировать ее надо посредине, уже после к приваренной трубе надо приварить стержень, который выдается из алюминиевых трубок. Варить в данном случае нужно под углом где-то в 20 градусов. В завершении останется приварить культиватор, через стальной стержень или еще один кусок трубы, то есть к культиватору сначала приваривается труба, а потом она приваривается к корпусу. С углами приваривания тут нужно разбираться на индивидуальном порядке, хотя трубку к культиватору лучше всего варить под углом где-то в 45 градусов.

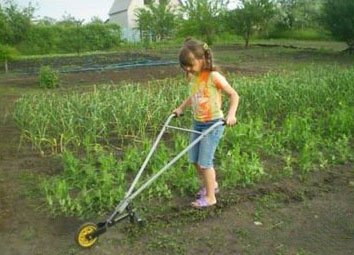

В результате получится прекрасный культиватор, с которым справится даже ребенок.
